ЗАМКИ ДЛЯ КОНВЕЙЕРНЫХ ЛЕНТ
Замки, для лент, подбираются, в зависимости от толщины ленты и ее ширины, диаметров приводных и натяжных валов, а также от нагрузок и типа перевозимого продукта.
Замки по типу бывают: проволочные, их еще называют крокодилы; шарнирные (шарнирно – проволочные), их еще называют Alligator, и болтовые.
Замки бывают из гальванической стали и из нержавеющей.
У нас имеются замки следующих производителей: Anker Lacing Systems (США), , SELFLEX (Турция) и MLT (Франция).
Проволочные замки применяются для лент от 0,8 до 3,5 мм. Они бывают:
- из плоской проволоки (типа G). Замок вырубается из одного куска, зубья идут в один ряд.
- из круглой проволоки (тип А). Замок сваривается из кусочков круглой проволоки.
из круглой проволоки (тип А и TR). из плоской проволоки (типа G и SR).
Таблица подбора проволочных замков
|
Anker США |
Толщина ленты, мм |
Д мин, мм |
Замок, мм |
SILFLEX ТУРЦИЯ |
Толщина ленты, мм |
Д мин, мм |
Замок, мм |
Тип ленты |
Расчет количества |
|
G-00 |
0,8-1,5 |
20 |
1,5 м |
|
|
|
|
ПВХ |
На 1м ленты надо 2м замка
|
|
G-001 |
1,5-2,0 |
25 |
1,5 м |
SR 01 |
1-2,5 |
25 |
1 м. |
||
|
G-002 |
2,0-2,5 |
40 |
1,5 м |
SR 07 |
2,5-3,2 |
35 |
1 м. |
||
|
G-003 |
2,5-3,5 |
50 |
1,5 м |
SR 07 |
2,5-3,2 |
35 |
1 м. |
||
|
|
|
|
|
TR 01-Y |
1,5-3,0 |
50 |
0,3 м |
ПВХ |
|
|
А-40 |
3,0-4,0 |
50 |
0,6 м |
TR 02-Y |
3,0-4,0 |
70 |
0,3 м |
Для лент от 2 до 6,5 мм проще устанавливать шарнирные замки.
Таблица подбора шарнирных замков
|
Anker США |
Толщина ленты, мм |
Д мин, мм |
Замок, мм |
SILFLEX ТУРЦИЯ |
Толщина ленты, мм |
Д мин, мм |
Замок, мм |
Тип ленты |
Расчет количества |
|
RS 62 |
1,5-3,2 |
50 |
1,2 м |
MR 01 |
1,5-3,2 |
50 |
1 м. |
ПВХ, резина |
На 1м ленты -2м замка |
|
RS 125 |
3,2-4,8 |
75 |
1,2 м |
MR 02 |
3,2-5,5 |
70 |
1 м. |
||
|
RS 187 |
4,8-6,4 |
100 |
1,2 м |
MR 03 |
4,5-6,5 |
100 |
1 м. |
Для лент от 5,0 до 12мм, рекомендуем шарнирные замки в комплектах.
Длины: 500/600/650/800/1000 мм. Комплект позволяет самостоятельно соединять ленту.

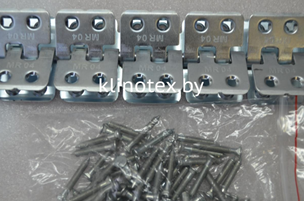

Flexco R2 и МR 04 SELFLEX МR 05Турция
Таблица подбора шарнирных замков для резиновых лент
|
Марка комплекта |
Толщина ленты, мм |
Мин. диаметр вала, мм |
Длина комплектов, мм |
Комплектность упаковки |
|
Anker Flexco R2 США |
4,5-8,0 |
125 |
500/650/ 800/1000 |
гвозди–заклепки с заклепочником, тросик соединительный, шайбы фиксирующие |
|
SELFLEX МR 04 Турция |
6-9, мм |
125 |
500/600/650 /800/1000 |
винты тросик соединительный |
|
SELFLEX МR 05 Турция |
8,0-12,0 |
300 |
500/600/650 /800/1000 |
винты и гайки, тросик соединительный |
Для соединения лент от 5,0 до 15мм, а также для их ремонта, рекомендуем болтовые соединения.
Для максимально нагруженных резиновых лент толщиной 5-17 мм имеются болтовые соединения. Они создают неразъемное соединение, благодаря чему имеют долгий срок эксплуатации и могут транспортировать тяжелую продукцию.
|
Anker США |
Толщина ленты, мм |
Д мин, мм |
Замок, шт/мм |
SILFLEX ТУРЦИЯ |
Толщина ленты, мм |
Д мин, мм |
Замок, мм |
Тип ленты |
|
140Е |
5,0-11,0 |
300 |
25/750 |
BR 11 |
7-10 |
350 |
10/400 |
резина |
|
190Е |
8,0-14,0 |
400 |
25/750 |
BR 12 |
8-12 |
450 |
10/400 |
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
