Плоские приводные ремни

Плоские приводные ремни служат для передачи мощности от привода или двигателя к исполнительному механизму: приводному валу конвейера, шпинделю станка и другим узлам промышленного оборудования.

Тяговые свойства большинства плоских ремней обеспечивает слой полиамида PA. Полиамид отличается прочностью и износостойкостью, устойчив к маслам, жирам и растворителям. Чем толще полиамидный слой, тем большую мощность способен передавать ремень. Полиамидный сердечник с обеих сторон покрывается специальной резиной XNBR или NBR, которая обеспечивает сцепление ремня с валами. В отдельных конструкциях применяются слои полиэстерового корда PET.

Плоские ремни не требуют такой строгой параллельности валов, как многие другие типы приводных ремней. Тангенциальные модели позволяют передавать движение между механизмами, валы которых расположены под разными углами.

Ассортимент ООО «Клинотекс»: основные потребности промышленных предприятий закрывают ремни с полиамидным сердечником, модель с полиэстеровым кордом и отдельная группа эластичных гомогенных ремней из TPU.

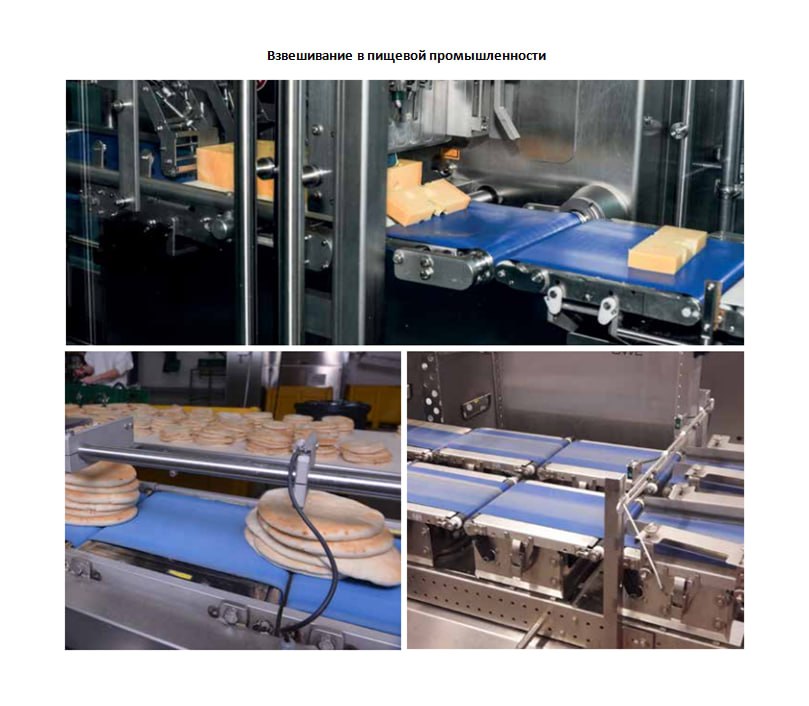

Плоские ремни во взвешивающем оборудовании пищевой промышленности — Применение плоских ремней во взвешивающем оборудовании

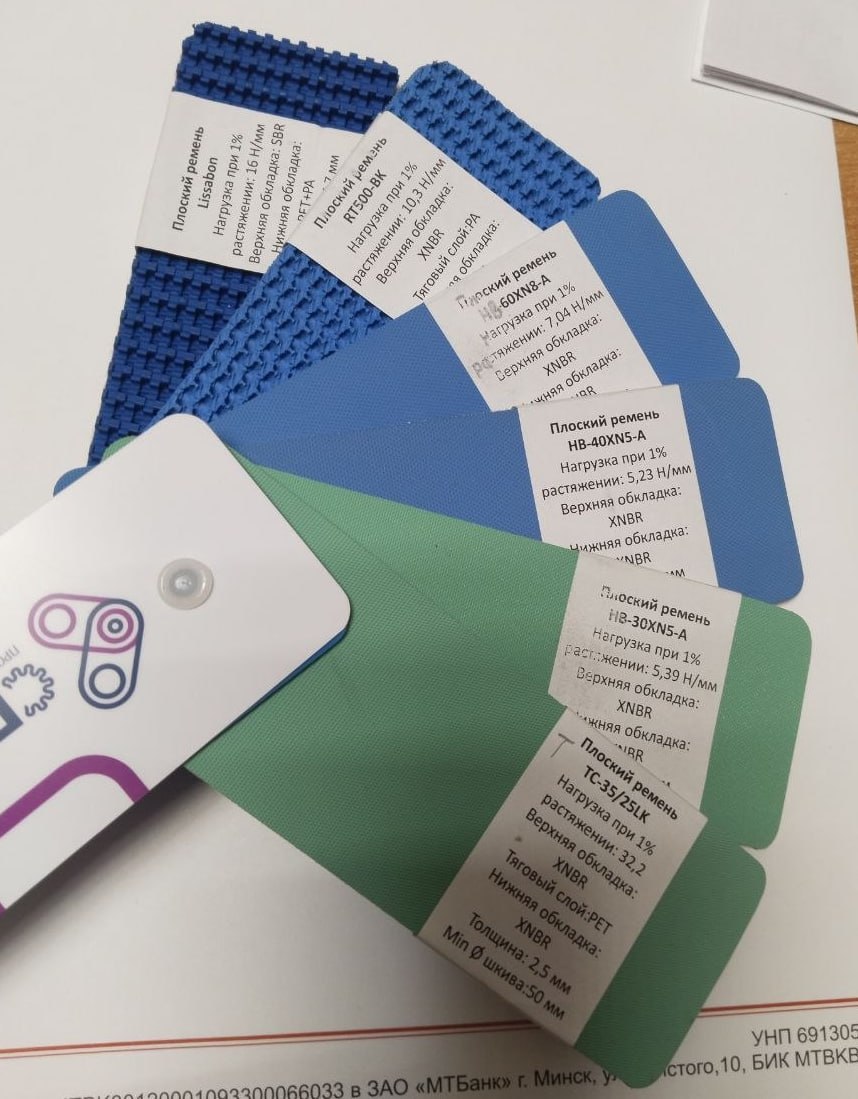

Образцы плоских приводных ремней разных типов — Образцы ремней с различными покрытиями и тяговыми слоями

Как подбирают плоский ремень

Нагрузка и конструкция

Учитываются передаваемая мощность, нагрузка при растяжении и материал тягового слоя: полиамид PA, полиэстер PET или эластичный полиуретан TPU.

Шкивы и размеры

Важны ширина, длина и толщина ремня, а также минимальный диаметр вала. Слишком малый шкив создаёт повышенную нагрузку на конструкцию ремня.

Условия эксплуатации

При подборе учитывают температуру, наличие масел и химических веществ, требуемое сцепление, тип поверхности и способ соединения.

Основные модели

Сравнение плоских ремней

Нажмите на строку, чтобы открыть подробные характеристики. Ссылку на конкретный ремень можно скопировать через его название.

№	Наименование	Конструкция	Толщина, мм	Мин. диаметр вала, мм	Нагрузка, Н/мм	Температура, °C

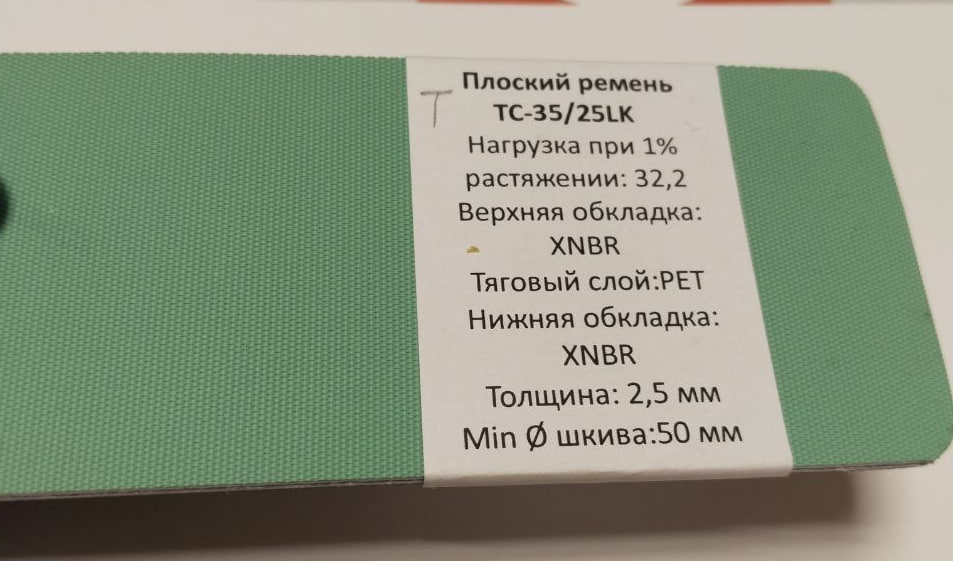

1	TC-35/25LK	Тангенциальный, корд PET	2,5	50	32,2 при 1%	-20...+80

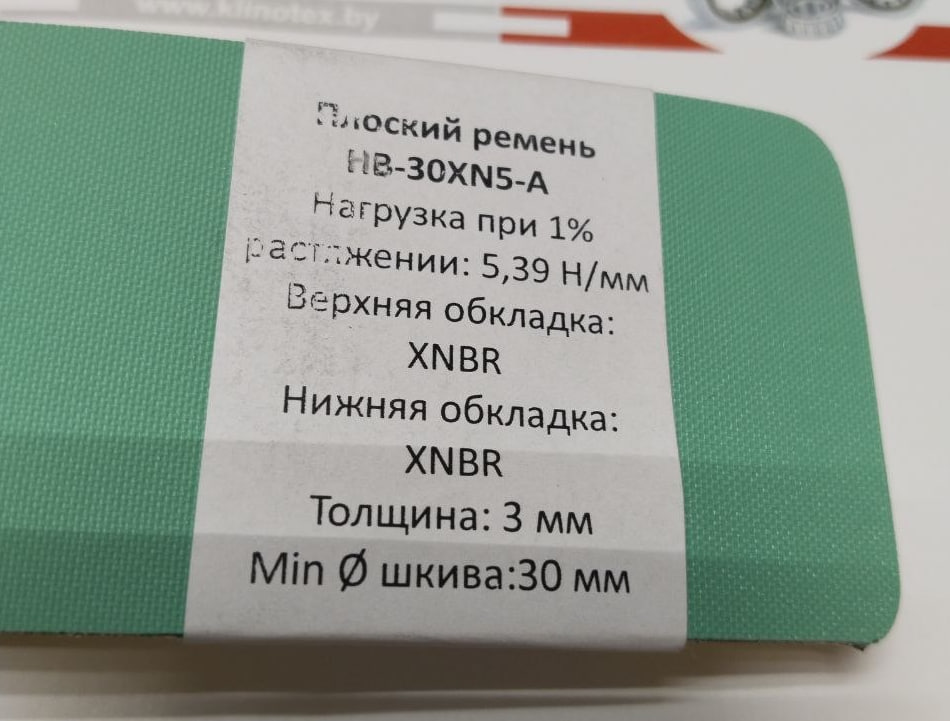

2	HB-30XN5-A	Полиамидный PA	3	30	5,39 при 1%	-20...+80

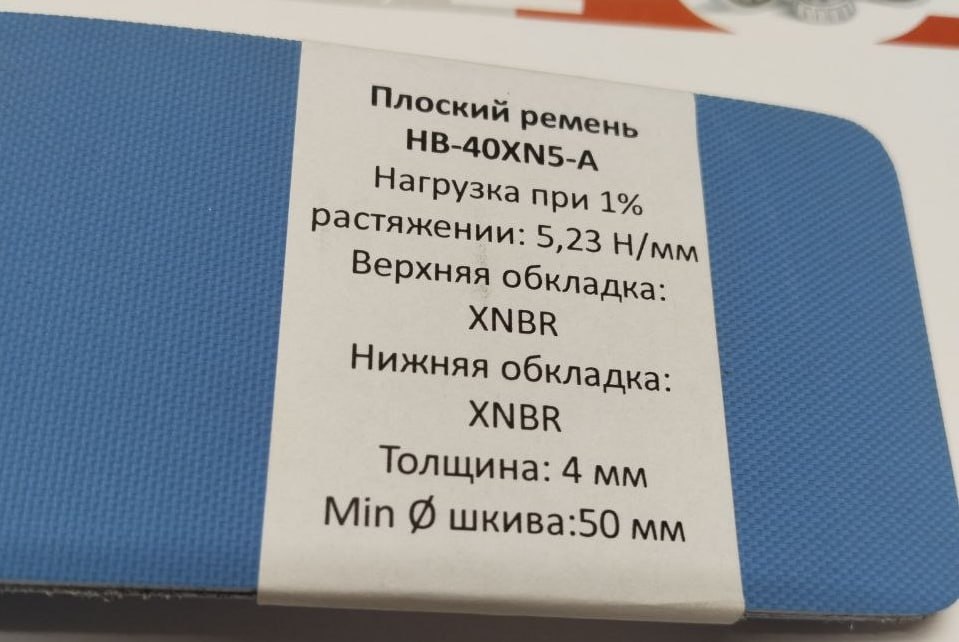

3	HB-40XN5-A	Полиамидный PA	4	50	5,23 при 1%	-20...+80

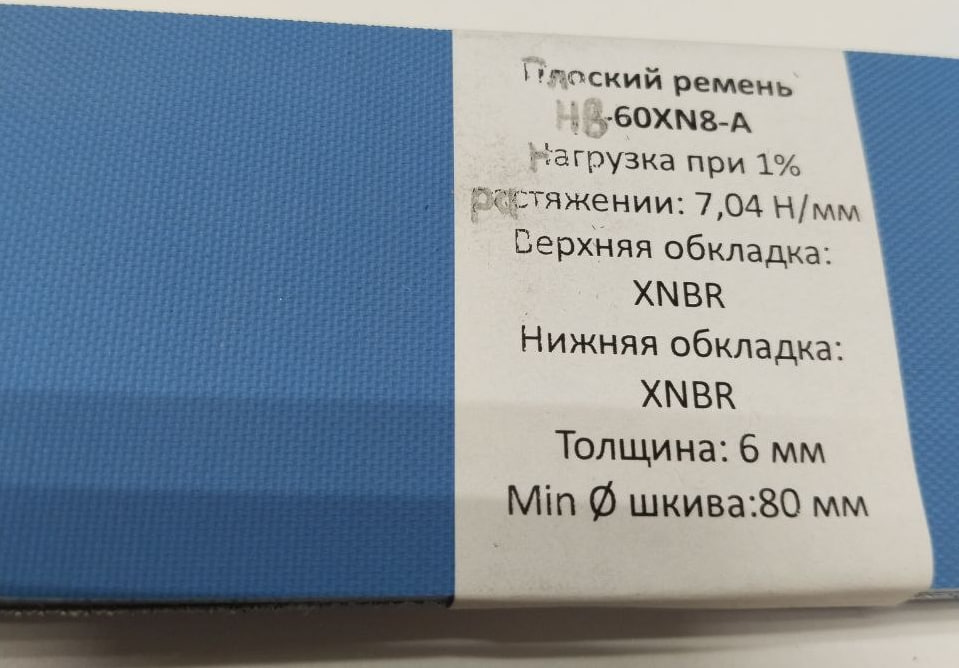

4	HB-60XN8-A	Полиамидный PA	6	80	7,04 при 1%	-20...+80

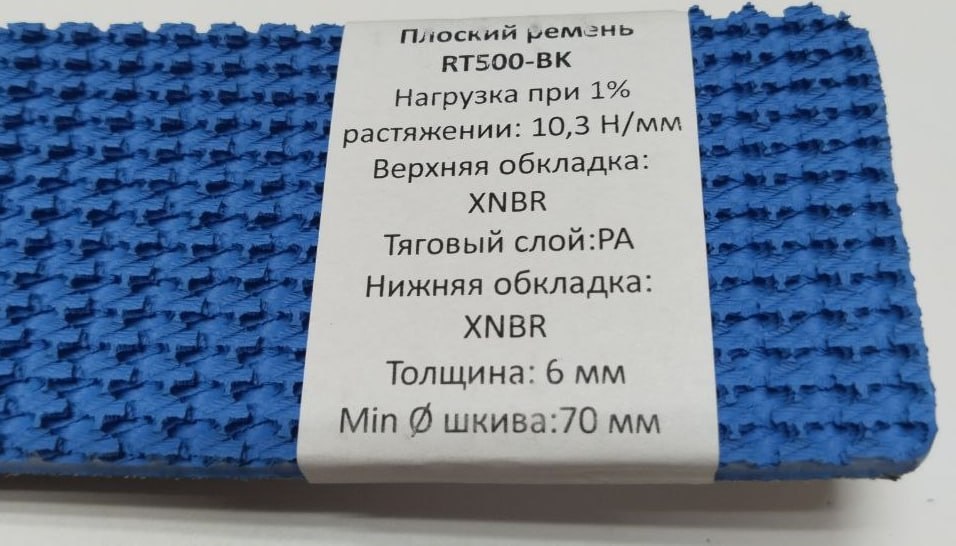

5	RT500-BK	Полиамидный Toray PA, Supergrip	6	70	10,3 при 1%	-20...+80

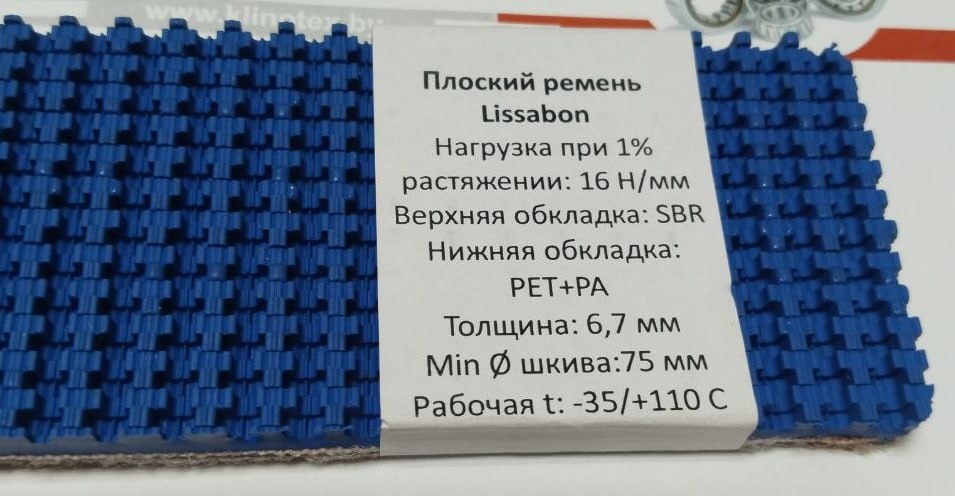

6	Lissabon	Полиамидный, SuperGrip	6,7	75	16 при 1%	-35...+110
6.1	LISSABON NEW	Полиэстер + полиамид, Super Grip	7,3	100 / 120	16 при 1%	-35...+80
7	UU10-B	Гомогенный TPU, бескордовый	1	10	1,5 при 8%	-20...+60

Значения нагрузки для моделей 1-6.1 указаны при растяжении 1%. Для эластичного ремня UU10-B значение указано при растяжении 8%, поэтому эти показатели нельзя сравнивать напрямую.

Отдельная группа

Эластичный гомогенный ремень UU10-B

UU10-B - синий гомогенный бескордовый ремень из термопластичного полиуретана TPU. Хотя он относится к плоским ремням, по назначению и характеру работы он ближе к лёгкой конвейерной ленте.

Благодаря эластичности UU10-B не требует отдельного механизма натяжения. Такие ремни применяют в машинах, которые автоматически взвешивают и маркируют мелкофасованную продукцию.

Посмотреть характеристики UU10-B

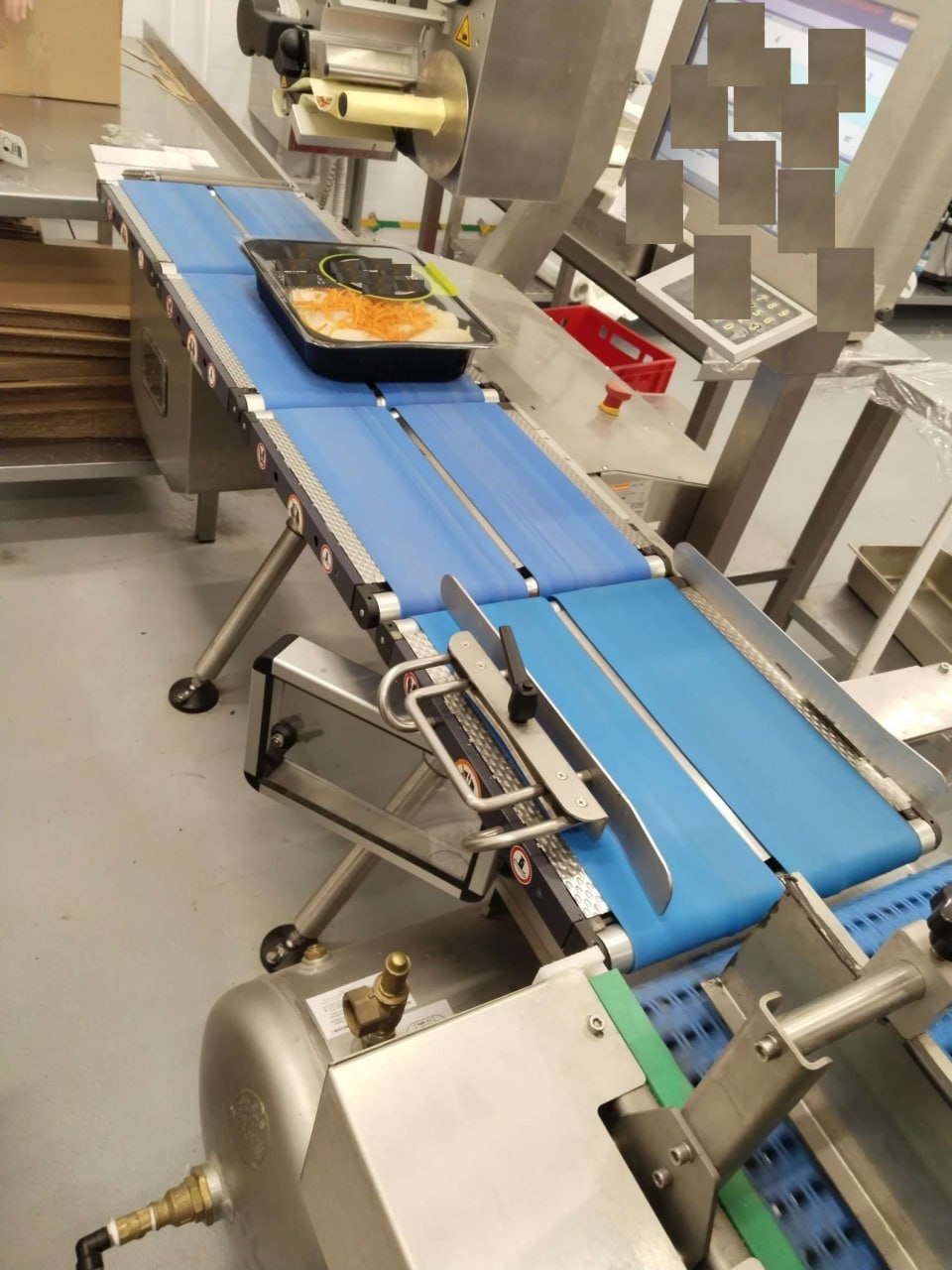

Ремень UU10-B в автоматической линии взвешивания и маркировки

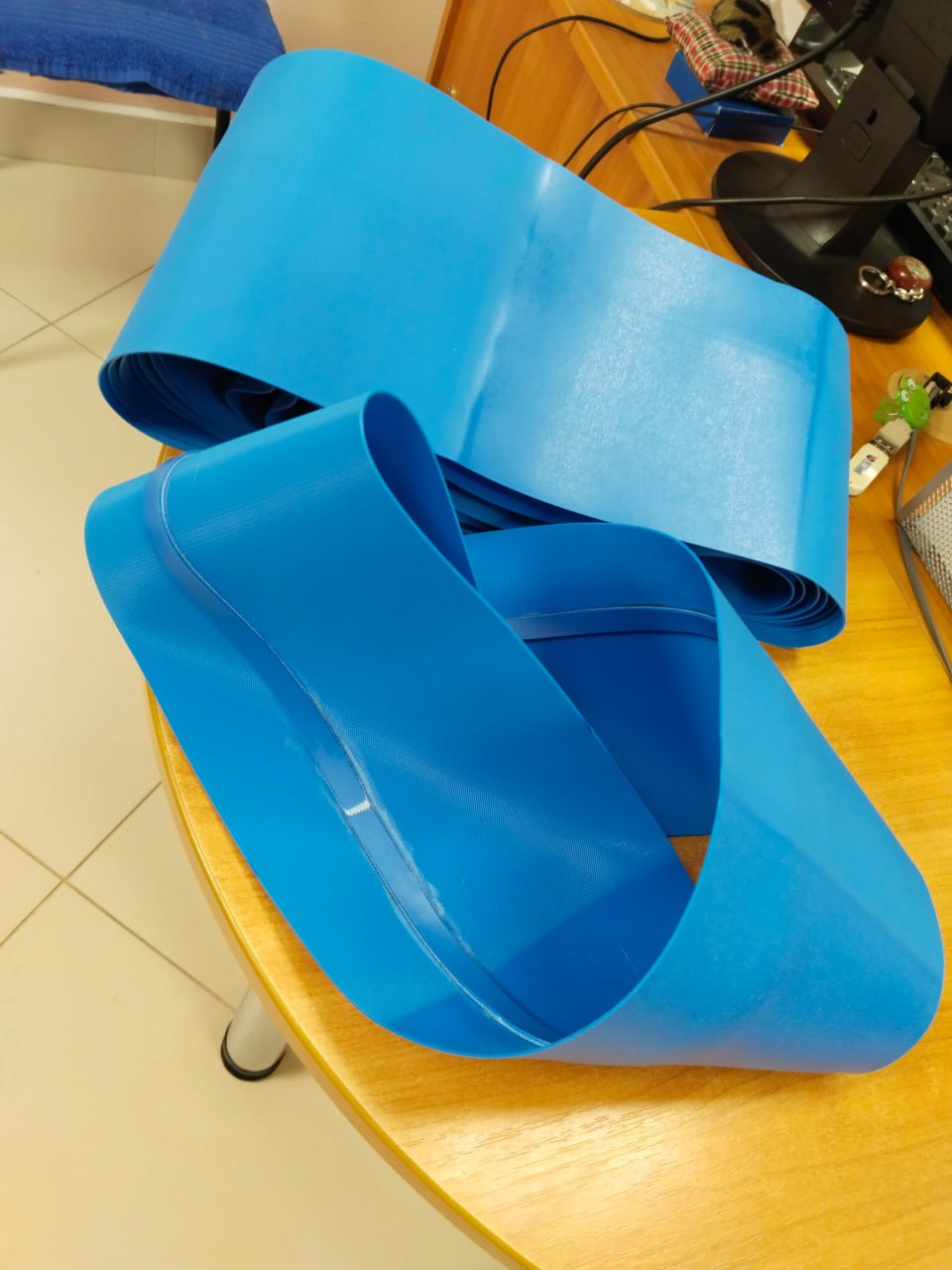

Готовые бесконечные ремни UU10-B из синего TPU

Часто задаваемые вопросы

Для чего используются плоские приводные ремни?

Плоский ремень передаёт мощность от двигателя или другого привода к валу конвейера, шпинделю станка либо иному исполнительному механизму. Конкретная модель выбирается по нагрузке, конструкции передачи и условиям эксплуатации.

Какие данные нужны для подбора плоского ремня?

Для подбора нужны ширина и длина ремня, диаметры валов, передаваемая нагрузка, рабочая температура, тип оборудования, условия контакта с маслами или химическими веществами и требуемый способ соединения.

Чем отличаются ремни с кордом PA, PET и ремни из TPU?

Полиамид PA применяется как прочный тяговый слой, полиэстер PET - как корд с высокой нагрузочной способностью. Гомогенный TPU-ремень не имеет корда, остаётся эластичным и может работать без отдельного натяжного механизма.

Почему важен минимальный диаметр вала?

Допустимый диаметр зависит от толщины и внутренней конструкции ремня. Использование вала меньшего диаметра увеличивает изгибающую нагрузку и может сократить срок службы ремня.

Нужен ли натяжной механизм для ремня UU10-B?

Отдельный механизм натяжения обычно не требуется: необходимое натяжение обеспечивается эластичностью гомогенного полиуретанового ремня. Размер ремня при этом должен быть рассчитан под конкретное оборудование.

Что сообщить специалисту для расчёта

Подготовьте размеры ремня, диаметры валов, сведения о нагрузке, скорости, температуре и типе оборудования. Специалисты ООО «Клинотекс» сопоставят параметры с доступными конструкциями и помогут выбрать подходящий ремень.
