Модульные ленты для конвейеров
Модульные конвейерные ленты выполняют ту же функцию, что и простые конвейерные ленты, — перемещают продукт по конвейеру из точки А в точку Б. Но, в отличие от традиционных конвейерных лент, они собираются из набора отдельных пластмассовых модулей, то есть ячеек. Модули изготавливаются методом высокоточного литья под давлением. Ширина ячейки, как правило, составляет 200 мм, а длина зависит от шага ленты: 12, 12,5, 25, 25,4, 50 и 50,8 мм.
Модульные конвейерные ленты применяются для транспортировки продукции на пищевых, производственных, упаковочных, охлаждающих, наклонных, поворотных и переходных линиях. В ассортименте доступны прямоходные и поворотные модульные ленты, звезды, перегородки, боковые ограничители и другие комплектующие.
Почему выбирают модульные ленты
Сборка модульной ленты напоминает кладку кирпичной стены из отдельных кирпичей. Модули собираются рядами. Ряды соединяются между собой с помощью штырей. Изменяя количество модулей в ряду, можно добиваться необходимой ширины ленты. Добавляя количество рядов, увеличивают длину ленты.
Модульная лента удобна в обслуживании, позволяет адаптировать ленту под нагрузку, температуру, тип продукции и особенности конвейерной линии.
Для правильного подбора модульной ленты обратитесь к специалистам ООО «Клинотекс». Они помогут вам подобрать тип ленты и материал, из которого она изготовлена, для наилучшего решения задачи, которая перед вами стоит.
Мы представляем модульные ленты, предлагаемые нашим партнером — компанией «ПО СПБелт», г. Санкт-Петербург. Ранее мы предлагали ленты компании Scanbelt, Дания. Но в связи с санкциями поставки комплектующих из Европы прекратились. Поэтому с 2024 года компания «ПО СПБелт», г. Санкт-Петербург, установила оборудование и стала производить модульные ленты производства РФ под брендом «ML».
Для этого компании пришлось купить станки для высокоточного литья под давлением, станки для механической обработки и зачистки элементов модульных лент, а также создать собственную лабораторию для проверки качества изготовленных изделий. При проектировании оснастки было принято решение делать модульные ленты по конструкции, аналогичной модульным лентам Scanbelt.
Все ленты, выпускаемые «ПО СПБелт», имеют сертификат соответствия. Ленты для пищевой промышленности имеют санитарно-эпидемиологическое заключение.
Сравнение популярных прямоходных модульных лент
| Шаг, мм | Наименование | Фото | Открытость | Материал | Цвет | Тяговая сила, кг/м² | Кратность ширины, мм |
|---|---|---|---|---|---|---|---|

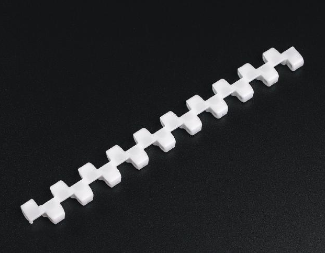

| 12 | ML 1248 |  |
Закрытая | PP | белый/синий | 800 | 20 |
| POM | натуральный/синий | 1450 | |||||

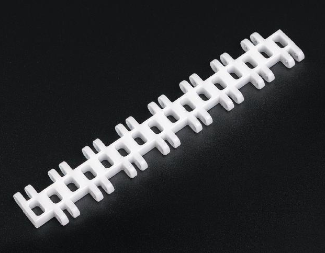

| 25 | ML 2540 |  |
29% | PE | натуральный/синий | 630 | 10 |
| PP | белый/синий | 1060 | |||||
| POM | натуральный/синий | 1500 | |||||

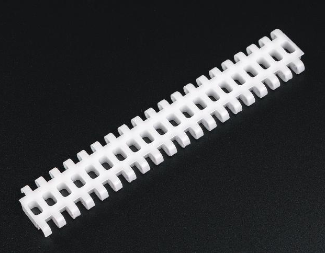

| 25 | ML 2541 |  |
27% | PE | натуральный/синий | 900 | 10 |
| PP | белый/синий | 1250 | |||||
| POM | натуральный/синий | 2400 | |||||

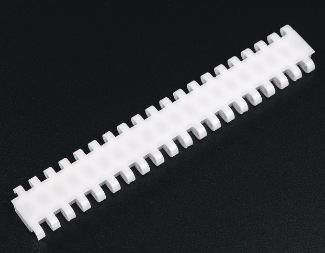

| 25 | ML 2548 |  |
Закрытая | PE | натуральный/синий | 900 | 10 |
| PP | белый/синий | 1250 | |||||
| POM | натуральный/синий | 2400 | |||||

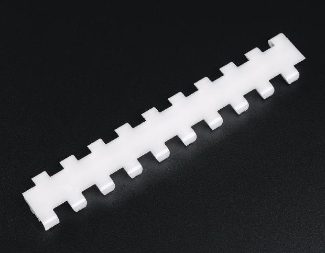

| 25 | ML 2580 |  |
Закрытая | PE | натуральный/синий | 550 | 20 |
| PP | белый/синий | 650 | |||||
| POM | натуральный/синий | 1050 | |||||

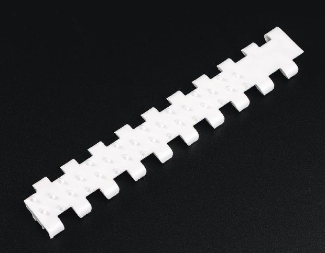

| 25 | ML 2583 |  |
Закрытая пупырчатая |
PE | натуральный/синий | 550 | 20 |
| PP | белый/синий | 650 | |||||
| POM | натуральный/синий | 1050 | |||||

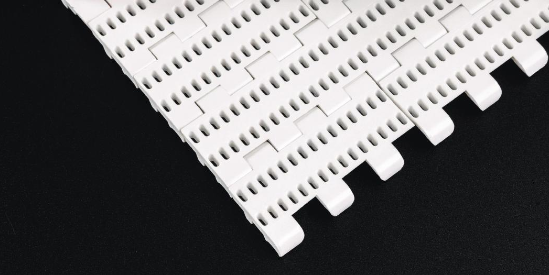

| 25 | ML 2586 |  |
17% | PE | натуральный/синий | 550 | 20 |
| PP | белый/синий | 650 | |||||
| POM | натуральный/синий | 1050 | |||||

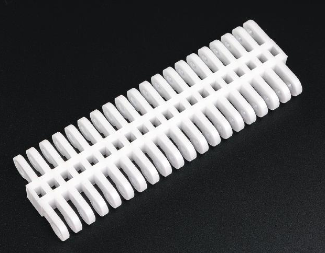

| 50 | ML 5010 |  |
27% | PE | натуральный/синий | 1840 | 10 |
| PP | белый/синий | 2795 | |||||
| POM | натуральный/синий | 4200 | |||||

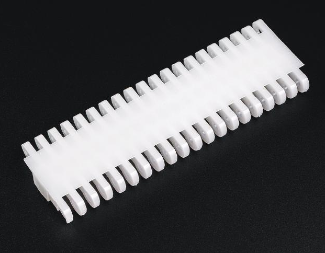

| 50 | ML 5068 |  |
Закрытая | PE | натуральный/синий | 1790 | 10 |
| PP | белый/синий | 2400 | |||||
| POM | натуральный/синий | 3600 | |||||

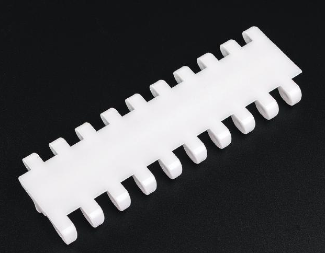

| 50 | ML 5088 |  |
Закрытая | PE | натуральный/синий | 1200 | 20 |
| PP | белый/синий | 1400 | |||||
| POM | натуральный/синий | 2060 |
Сравнение популярных поворотных модульных лент
| Шаг, мм | Наименование | Фото | Открытость | Материал | Цвет | Тяговая сила, кг/м ширины | Кратность ширины, мм |
|---|---|---|---|---|---|---|---|

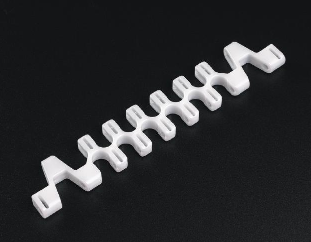

| 25 | ML 100R |
|
52% | PP | белый | 60-100 | 20,5 |
| POM | натуральный/синий | 75-150 | |||||

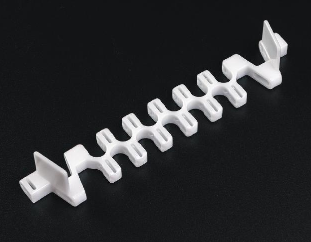

| 25 | ML 100RSG |
|
52% | PP | белый | 60-100 | 20,5 |
| POM | натуральный/синий | 75-150 | |||||

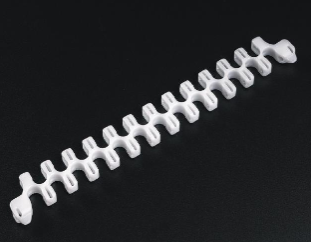

| 25 | ML 101R |
|
52% | PP | белый | 60-100 | 20,5 |
| POM | натуральный/синий | 75-150 |
Материалы модульных лент
Материал подбирается под условия эксплуатации: температуру, нагрузку, влажность, контакт с продуктом, требования к износу и химической стойкости.
Полиэтилен PE
Подходит для низких температур. Отличается высокой химической стойкостью и ударной прочностью. Температурный диапазон: от -73°C до +66°C.
Полипропилен PP
Используется при повышенных температурах и контакте с химически активной средой. Температурный диапазон: от +5°C до +100°C.
Полиацетал POM
Материал с высокой прочностью, низким коэффициентом трения и хорошей износостойкостью. Температурный диапазон: от -43°C до +95°C.
Часто задаваемые вопросы
Чем модульная лента отличается от обычной конвейерной ленты?
Модульная лента состоит из отдельных пластиковых модулей, соединенных штырями. Ее проще обслуживать, ремонтировать и адаптировать под ширину, нагрузку и тип продукции. При повреждении часто можно заменить отдельный участок, а не всю ленту целиком.
Какой материал модульной ленты выбрать?
Для низких температур часто используют полиэтилен PE, для химической стойкости и повышенных температур — полипропилен PP, для высокой износостойкости и низкого трения — полиацетал POM. Точный выбор зависит от продукта, температуры, нагрузки и условий эксплуатации.
Можно ли использовать модульную ленту на наклонном конвейере?
Да, но при большом угле наклона могут потребоваться фрикционные модули, поперечные перегородки или боковые ограничители. Без специальных элементов допустимый угол обычно ограничен, поэтому подбор нужно делать по реальным условиям работы.
Какие комплектующие нужны для модульной ленты?
Обычно подбираются звезды, соединительные штыри, перегородки, боковые ограничители, фрикционные модули, стопорные кольца и профили скольжения. Состав комплектующих зависит от модели ленты и конструкции конвейера.
Какие данные нужны для расчета модульной ленты?
Для расчета нужны ширина и длина ленты, тип конвейера, скорость движения, нагрузка, условия эксплуатации, температура, характеристики продукции, наличие перегородок и боковых ограничителей, а также параметры звезд и валов.
